近日，德國維爾茨堡大學的科研團隊成功研發出全球最小的發光畫素單元，其尺寸僅為300×300奈米，遠小於當前已有技術方案。
若該技術得以規模化並構建為標準顯示屏，理論上可在1毫米尺寸內實現1080p解析度顯示效果。
目前市場上最緊湊的獨立發光器件為Micro OLED，其尺寸約為5×5微米。而此次德國大學研發的新型奈米OLED，尺寸較現有Micro OLED進一步縮小十倍以上。
相關研究成果已發表於《科學進展》（Science Advances）期刊。研究負責人Bert Hecht介紹道：
“我們採用了一種特殊金屬觸點結構，既能實現電流注入有機發光二極體，又可對產生的可見光進行放大與輻射。我們在300×300奈米區域內成功製備出可發射橙色光的畫素單元，其亮度與常規5×5微米OLED畫素相當。”

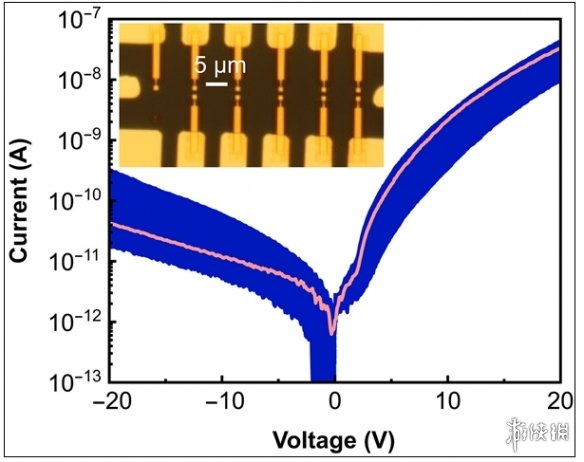

研究人員指出，傳統OLED畫素的簡單微縮無法突破微型化技術瓶頸。在極小尺度下，電流分佈不均會導致電荷集中在天線邊緣，長期執行易引發短路故障。

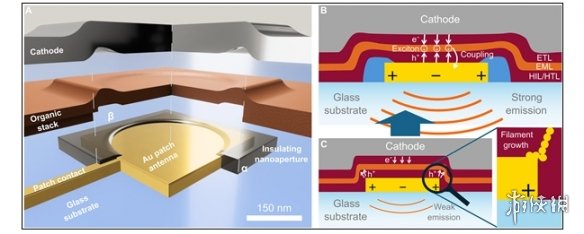

新型結構在光學天線頂部增設特製絕緣層，僅保留中心200奈米直徑的開口。這種設計有效阻隔邊緣電流聚集，確保奈米發光二極體實現穩定可靠工作。
研究團隊後續將著力提升畫素髮光效率（當前為1%），並擴充套件色域至完整RGB範圍。該技術成熟後，有望為便攜裝置開發出超緊湊高解析度顯示屏。
